(1)試驗結果按規定轉速的換算
  在于規定轉速不符的轉速下得到所有數據均應換算為以規定轉速為基準的數據。流量Q 、揚程H、軸功率P、

氣蝕余量NPHS和效率η的測量及運算數據按以下公式進行換算。

 （2）效率的計算
泵的效率
 機組效率


（3）性能曲線的繪制
①性能曲線圖 泵的性能曲線應采用圖4-23的形式，橫坐標表示流量Q，縱坐標軸分別表示揚程H、軸功率P和效率η根據測定與計算得出的數據繪制曲線，

曲線應該圓滑、繪制在如圖4-23所示上的性能曲線應當是規定轉速下的曲線。②ΝΡSНc曲線

應按試驗時所用的改變參數的方式分別按表4-11所示的三種形式繪制。取H-NPSH曲線上當揚程下降值達到

（2+K /2）H/100時的NPSH值作為泵的臨界汽蝕余量BPSHc值。
（4）試驗結果的分析

①流量、揚程允差  泵流量允差為士XQ,泵揚程允差為士XH，允差XQ和XH適用于規定性能點Qsp和Hspo這些允差包括


圖4-23  泵的性能曲線

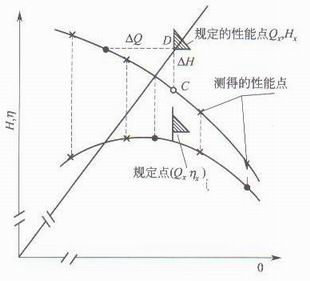

圖4-24  檢查規定點用的Q-H曲線


流量Q和揚程H的*大允許總誤差限及制造允差。
對于B及XQ =0.04, XH=0.02:對于C及，XQ=0.07, XH=0.04.
如果規定點與試驗曲線的垂直距離離為士△Η，水平距離為士△Q（圖4-24），則應算出下列值：


如果此值大于或等于1，即可認為滿足了規定性能：如果小于 1，即表明沒有滿足規定性能。
