316L 自吸式氣液混合泵（實物圖）
發布時間：2017-5-22 8:54:09 來源：海坦泵業 點擊次數：5942

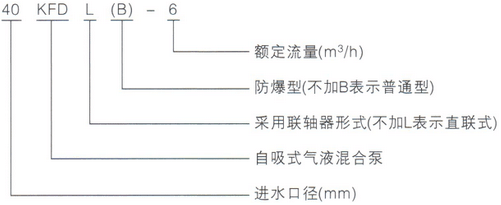

KFD、KFND型不銹鋼氣液混合泵型號意義：
.jpg)
|
|
||||
|

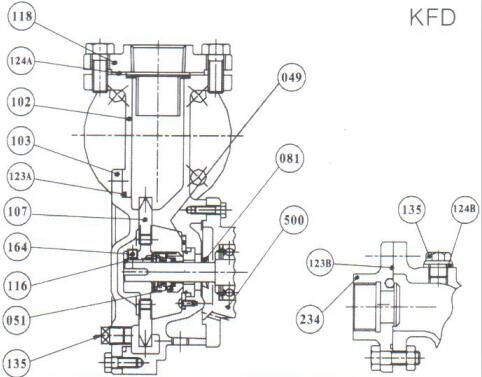

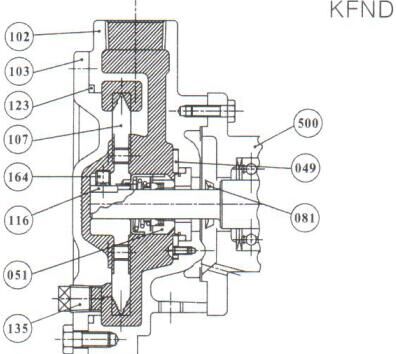

序號
|
零件名稱
|
數量
|
KFD
|
KFND
|
|
|
049
|
軸封緊固環
|
1
|
304
|
||
|
051
|
機械軸封
|
1
|
碳化硅X碳化硅
|
||
|
081
|
擋水環
|
1
|
丁晴橡膠
|
||
|
102
|
泵體
|
1
|
304
|
||
|
103
|
泵蓋
|
1
|
304
|
||
|
107
|
葉輪
|
1
|
304
|
||
|
116
|
鍵
|
1
|
304
|
||
|
118
|
吐出口配對法蘭
|
1
|
304
|
—
|
|
|
123
|
O形環
|
1
|
聚四氟乙烯
|
||
|
124
|
吐出口墊片
|
1
|
樹脂橡膠
|
||
|
135
|
栓塞
|
1
|
304
|
||
|
164
|
緊固螺釘
|
2
|
304
|
||
|
500
|
電機
|
1
|
軸材質304
|
||
KFD、KFND型不銹鋼氣液混合泵性能參數：
|
型號 |
配用電機 |
H (m) |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
|
|
功率(KW） |
相數 |
|||||||||
|
20KFD-1 |
0.75 |
單相、三相 |
Q (m3/h) |
2.8 |
2.2 |
1.6 |
1 |
0.4 |
|
|
|
20KFDB-1 |
三相 |
|||||||||
|
25KFD-2 |
1.1 |
單相、三相 |
3.5 |
2.8 |
2.5 |
2 |
1.6 |
1 |
|
|
|
25KFDB-2 |
三相 |
|||||||||
|
40KFD-6 |
3 |
三相 |
8 |
7.5 |
6.5 |
6 |
5.5 |
4.5 |
3.5 |
|
|
40KFDB-6 |
4 |
|||||||||
|
50KFD-12 |
5.5 |
三相 |
18 |
16 |
15 |
14 |
12 |
10 |
7.5 |
|
|
50KFDB-12 |
7.5 |
|||||||||
|
20KFDL-1 |
0.55 |
單相、三相 |
Q (m3/h) |
2.8 |
2.2 |
1.6 |
1 |
0.4 |
|
|
|
20KFDLB-1 |
三相 |
|||||||||
|
25KFDL-2 |
1.1 |
單相、三相 |
3.5 |
2.8 |
2.5 |
2 |
1.6 |
1 |
|
|
|
25KFDLB-2 |
三相 |
|||||||||
|
40KFDL-6 |
4 |
三相 |
8 |
7.5 |
6.5 |
6 |
5.5 |
4.5 |
3.5 |
|
|
40KFDLB-6 |
||||||||||
|
50KFDL-11 |
7.5 |
三相 |
18 |
16 |
15 |
14 |
12 |
10 |
7.5 |
|
|
50KFDBL-11 |
||||||||||
1、精巧體積高性能，實現產業設備小型化。
2、超精密高級材質的部品組合，適用液體和用途極其廣泛，耐腐蝕低汽蝕（低NPSH）余量，性能穩定不漏液。
3、泵內除機械軸封接觸面外沒有任何機械性摩擦，性能保持長期穩定不衰，不出故障。
4、噪音低，壽命長，極大提高裝置的信賴性。
5、現場維修操作簡便，*大地維護用戶利益。
|
電機規格
|
機種
|
全封閉外扇形室內
|
|||||
|
功率
|
0.55
|
0.75
|
1.5
|
2.2
|
3
|
4
|
|
|
額定值
|
級數
|
4P
|
|||||
|
保護方式
|
IP55
|
||||||
|
絕緣等級
|
E級
|
||||||
|
周圍條件
|
設置場所
|
室內
|
|||||
|
環境溫度
|
-20℃至40℃
|
||||||
|
環境濕度
|
85%以下
|
||||||
|
環境氣氛
|
沒有腐蝕性，爆炸性氣體及蒸汽
|
||||||
|
型號
|
KFD
|
KFND
|
|
連接方式
|
法蘭JIS5K
|
Rc螺絲口
|
|
特性
|
自吸-8m（20℃）
|
超低NPSH
|
|
適用液體
|
水、純水、化學液、油質液、藥品、溶劑、冷媒
|
|
|
溫度范圍
|
水、化學液：~90℃；冷媒：-30℃
|
|
|
專用標準電機（50HZ）
|
Z：3相全封閉外扇室內形4P/380V·220V
|
|
KFD、KFND型不銹鋼氣液混合泵產品實物圖片：
316L材質自吸式氣液混合泵
