【ISGB型便拆式管道泵】產品:

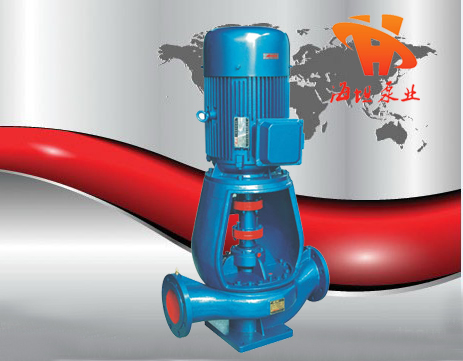

【ISGB型便拆式管道泵】產品簡介：
ISGB型便拆立式管道泵是在ISG型管道泵的基礎上開發成功的一種結構新穎，技術先進的產品。
該立式管道泵特別是在整體結構上進行大膽突破設計。采用獨立軸承體、泵軸支撐，解決了原來立式管道泵靠電機軸承支撐的不足之處；采用優秀水力模型的葉輪，消除了原立式管道泵軸向力大的不足之處；電機采用Y系列標準通用電機，解決原立式管道泵加長軸電機配套更換難的問題；同時100％的便拆結構，解決了更換大功率水泵的軸承、機械密封、葉輪、泵軸的難題。
ISGB型便拆立式管道泵與國內同類產品相比，具有運轉更平穩、使用壽命長、配套更方便、維護保養更輕松等等，無可代替的優點。在立式管道泵系列產品中屬國內前列，各項技術居，是替代ISG型立式離心泵、IS型清水離心泵、S型雙吸泵等常規各種離心泵的理想產品。
【ISGB型便拆式管道泵】型號意義：
【ISGB型便拆式管道泵】產品特點：
1、ISGB型便拆式管道泵立式結構，安裝調試方便，獨特設計的電機和泵體采用聯接體聯接，同心度高、加工精度高，占地面積大大減少，縮減了泵房建筑投資30％一60％。底腳穩固、結構緊湊、精美的鑄造和外觀處理賦予立式離心泵新的美感，使產生品煥發藝術的魅力，可以和國外著名廠家立式泵媲美。
2、配用國內著名廠家生產的Y系列標準通用電機，運行平穩、噪音極低。
3、軸承采用國際著名品牌精密軸承，精度高、可靠性好、壽命長。
4、葉輪采用90年代秀可自平衡軸向力的水力模型，使得泵軸承和機械密封使用壽命大大延長。
5、電機軸承座內的軸承都配有加油孔和放油孔，對軸承的維護保養十分方便。
6、可拆卸硬性中間聯軸器，使泵起動無振動、無噪音，旋轉部件設有可靠的安全防護罩，安全性極好。
7、機械密封采用不銹鋼、碳化鎢、氟橡膠等材料制成，耐高溫、高壓，運行壽命長，無滲漏，對軸無磨損，保證工作環境整潔。
8、泵蓋結構設計獨特，只要卸下硬性中間聯軸器、泵蓋螺母，即可十分輕便取出軸承座。泵蓋、泵軸、葉輪等組合件，進行更換機械密封和葉輪，而不必拆卸電機、泵體和管道，維修方便快捷。
【ISGB型便拆式管道泵】適用范圍：
1、高層建筑增壓送水;
2、工廠系統輸送;
3、水處理系統加壓;
4、中央空調冷熱水循環;
5、鍋爐系統輸送;
6、游泳池輸水;
7、工藝流程中增壓循環;
【ISGB型便拆式管道泵】主要用途：
1、ISGB型便拆式管道泵供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T<80℃。
2、IRGB(GRGB)型立式熱水循環泵廣泛適用于：能源、冶金、化工、紡織、造紙，以及賓館飯店等鍋爐高溫熱水增壓循環輸送及城市采用暖系統循環用泵，IRG型使用溫度T<120℃，珀GRG型使用溫度T<240℃。
3、IHGB型立式管道化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為20℃~+120℃。
4、YGB型立式管道油泵，供輸送汽油、煤油、柴油等石油產品，被輸送介質溫度為-20℃~+120℃。
【ISGB型便拆式管道泵】工作條件：
1、ISGB型便拆式管道泵系統工作壓力為1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa(泵揚程工作壓力大于1．6MPa時應在訂貨另行提出，以便在制造時泵的過流部件和聯接部件采用鑄鋼)。
2、ISGB型便拆式管道泵輸送介質為清水或物理化學性質類似清水的其它液體。(輸送介質帶有細小顆粒的應在訂貨時另行說明，以便裝配耐磨式機械密封)。
3、環境溫度≤40℃，海拔高度≤1000m，相對濕度≤95%。
【ISGB型便拆式管道泵】性能參數：
|
型號 |
流量 (m3/h) |
揚程 |
電機功率 (kw) |
轉速 |
效率 |
汽蝕余量 |
|
20-160 |
2.5 |
32 |
1.1 |
2900 |
25 |
2.3 |
|
25-125 |
4 |
20 |
0.75 |
2900 |
36 |
2.3 |
|
25-125A |
3.6 |
16 |
0.55 |
2900 |
35 |
2.3 |
|
25-160 |
4 |
32 |
1.5 |
2900 |
32 |
2.3 |
|
25-160A |
3.7 |
28 |
1.1 |
2900 |
31 |
2.3 |
|
32-100(I) |
6.3 |
12.5 |
1.1 |
2900 |
54 |
2.0 |
|
32-125 |
4.5 |
20 |
0.75 |
2900 |
45 |
2.3 |
|
32-125(I) |
6.3 |
20 |
1.1 |
2900 |
43 |
2.3 |
|
32-160 |
4.5 |
32 |
1.1 |
2900 |
44 |
2.3 |
|
32-160A |
4.5 |
25 |
1.1 |
2900 |
42 |
2.3 |
|
32-160(I) |
6.3 |
32 |
2.2 |
2900 |
42 |
2.3 |
|
32-200 |
4.5 |
50 |
3 |
2900 |
45 |
2.3 |
|
32-200A |
4 |
40 |
2.2 |
2900 |
40 |
2.3 |
|
32-200(I) |
6.3 |
50 |
4 |
2900 |
33 |
2.0 |
|
40-100 |
6.3 |
12.5 |
0.55 |
2900 |
54 |
2.3 |
|
40-100A |
5.6 |
10 |
0.37 |
2900 |
52 |
2.3 |
|
40-125 |
6.3 |
20 |
1.1 |
2900 |
46 |
2.3 |
|
40-125A |
5.6 |
16 |
0.75 |
2900 |
45 |
2.3 |
|
40-160 |
6.3 |
32 |
2.2 |
2900 |
40 |
2.3 |
|
40-160A |
5.9 |
28 |
1.5 |
2900 |
39 |
2.3 |
|
40-160B |
5.2 |
24 |
1.1 |
2900 |
38 |
2.3 |
|
40-200 |
6.3 |
50 |
4 |
2900 |
33 |
2.3 |
|
40-200A |
5.9 |
44 |
3 |
2900 |
31 |
2.3 |
|
40-200B |
5.5 |
38 |
2.2 |
2900 |
29 |
2.3 |
|
40-250 |
6.3 |
80 |
7.5 |
2900 |
28 |
2.3 |
|
40-250A |
5.9 |
70 |
5.5 |
2900 |
28 |
2.3 |
|
40-250B |
5.5 |
60 |
4 |
2900 |
27 |
2.3 |
|
40-100(I) |
12.5 |
12.5 |
1.1 |
2900 |
62 |
2.3 |
|
40-125(I) |
12.5 |
20 |
1.5 |
2900 |
60 |
2.3 |
|
40-125(I)A |
11.2 |
17.2 |
1.1 |
2900 |
58 |
2.3 |
|
40-160(I) |
12.5 |
32 |
3 |
2900 |
52 |
2.3 |
|
40-160(I)A |
11.7 |
28 |
2.2 |
2900 |
51 |
2.3 |
|
40-160(I)B |
10.5 |
22.5 |
1.5 |
2900 |
50 |
2.3 |
|
40-200(I) |
12.5 |
50 |
5.5 |
2900 |
46 |
2.3 |
|
40-200(I)A |
11.7 |
40 |
4 |
2900 |
45 |
2.3 |
|
40-200(I)B |
10.5 |
35 |
3 |
2900 |
44 |
2.3 |
|
40-250(I) |
12.5 |
80 |
11 |
2900 |
38 |
2.3 |
|
40-250(I)A |
11.7 |
70 |
7.5 |
2900 |
38 |
2.3 |
|
40-250(I)B |
10.8 |
60 |
7.5 |
2900 |
37 |
2.3 |
|
50-100 |
12.5 |
12.5 |
1.1 |
2900 |
62 |
2.3 |
|
50-125 |
12.5 |
20 |
1.5 |
2900 |
58 |
2.3 |
|
50-125A |
11.2 |
17.2 |
1.1 |
2900 |
57 |
2.3 |
|
50-160 |
12.5 |
32 |
3 |
2900 |
52 |
2.3 |
|
50-160A |
11.7 |
28 |
2.2 |
2900 |
51 |
2.3 |
|
50-160B |
10.5 |
22.5 |
1.5 |
2900 |
50 |
2.3 |
|
50-200 |
12.5 |
50 |
5.5 |
2900 |
46 |
2.3 |
|
50-200A |
11.7 |
44.5 |
4 |
2900 |
45 |
2.3 |
|
50-200B |
10.5 |
35 |
3 |
2900 |
44 |
2.3 |
|
50-250 |
12.5 |
80 |
11 |
2900 |
38 |
2.3 |
|
50-250A |
11.7 |
70 |
7.5 |
2900 |
38 |
2.3 |
|
50-250B |
10.8 |
60 |
7.5 |
2900 |
37 |
2.3 |
|
50-100(I) |
25 |
12.5 |
1.5 |
2900 |
69 |
2.5 |
|
50-100(I)A |
22.4 |
10 |
1.1 |
2900 |
67 |
2.5 |
|
50-125(I) |
25 |
20 |
3 |
2900 |
68 |
2.5 |
|
50-125(I)A |
22.4 |
16 |
2.2 |
2900 |
66 |
2.5 |
|
50-160(I) |
25 |
32 |
4 |
2900 |
63 |
2.5 |
|
50-160(I)A |
23.4 |
28 |
4 |
2900 |
62 |
2.5 |
|
50-160(I)B |
21.6 |
24 |
3 |
2900 |
58 |
2.5 |
|
50-200(I) |
25 |
50 |
7.5 |
2900 |
58 |
2.5 |
|
50-200(I)A |
23.4 |
44 |
7.5 |
2900 |
57 |
2.5 |
|
50-200(I)B |
21.6 |
37 |
5.5 |
2900 |
55 |
2.5 |
|
50-250(I) |
25 |
80 |
15 |
2900 |
50 |
2.5 |
|
50-250(I)A |
23.4 |
70 |
11 |
2900 |
50 |
2.5 |
|
50-250(I)B |
21.6 |
60 |
11 |
2900 |
49 |
2.5 |
|
50-315(I) |
25 |
125 |
30 |
2900 |
40 |
2.5 |
|
50-315(I)A |
23.4 |
110 |
22 |
2900 |
40 |
2.5 |
|
50-315(I)B |
21.6 |
93 |
18.5 |
2900 |
39 |
2.5 |
|
65-100 |
25 |
12.5 |
1.5 |
2900 |
69 |
2.5 |
|
65-100A |
22.4 |
10 |
1.1 |
2900 |
67 |
2.5 |
|
65-125 |
25 |
20 |
3 |
2900 |
68 |
2.5 |
|
65-125A |
22.4 |
16 |
2.2 |
2900 |
66 |
2.5 |
|
65-160 |
25 |
32 |
4 |
2900 |
63 |
2.5 |
|
65-160A |
23.4 |
28 |
4 |
2900 |
62 |
2.5 |
|
65-160B |
21.6 |
24 |
3 |
2900 |
58 |
2.5 |
|
65-200 |
25 |
50 |
7.5 |
2900 |
58 |
2.5 |
|
65-200A |
23.4 |
44 |
7.5 |
2900 |
57 |
2.5 |
|
65-200B |
21.6 |
37 |
5.5 |
2900 |
55 |
2.5 |
|
65-250 |
25 |
80 |
15 |
2900 |
50 |
2.5 |
|
65-250A |
23.4 |
70 |
11 |
2900 |
50 |
2.5 |
|
65-250B |
21.6 |
60 |
11 |
2900 |
49 |
2.5 |
|
65-315 |
25 |
125 |
30 |
2900 |
40 |
2.5 |
|
65-315A |
23.4 |
110 |
22 |
2900 |
40 |
2.5 |
|
65-315B |
21.6 |
93 |
18.5 |
2900 |
39 |
2.5 |
|
65-100(I) |
50 |
12.5 |
3 |
2900 |
73 |
3.0 |
|
65-100(I)A |
44.8 |
10 |
2.2 |
2900 |
72 |
3.0 |
|
65-125(I) |
50 |
20 |
5.5 |
2900 |
72.5 |
3.0 |
|
65-125(I)A |
44.8 |
16 |
4 |
2900 |
71 |
3.0 |
|
65-160(I) |
50 |
32 |
7.5 |
2900 |
71 |
3.0 |
|
65-160(I)A |
46.8 |
28 |
7.5 |
2900 |
70 |
3.0 |
|
65-160(I)B |
43.2 |
24 |
5.5 |
2900 |
69 |
3.0 |
|
65-200(I) |
50 |
50 |
15 |
2900 |
67 |
3.0 |
|
65-200(I)A |
46.8 |
44 |
11 |
2900 |
66 |
3.0 |
|
65-200(I)B |
43 |
37 |
7.5 |
2900 |
65 |
3.0 |
|
65-250(I) |
50 |
80 |
22 |
2900 |
59 |
3.0 |
|
65-250(I)A |
46.8 |
70 |
18.5 |
2900 |
59 |
3.0 |
|
65-250(I)B |
43 |
60 |
15 |
2900 |
58 |
3.0 |
|
65-315(I) |
50 |
125 |
37 |
2900 |
54 |
3.0 |
|
65-315(I)A |
45.8 |
105 |
30 |
2900 |
54 |
3.0 |
|
65-315(I)B |
43 |
93 |
30 |
2900 |
53 |
3.0 |
|
80-100 |
50 |
12.5 |
3 |
2900 |
73 |
3.0 |
|
80-100A |
44.8 |
10 |
2.2 |
2900 |
72 |
3.0 |
|
80-125 |
50 |
20 |
5.5 |
2900 |
72.5 |
3.0 |
|
80-125A |
44.8 |
16 |
4 |
2900 |
71 |
3.0 |
|
80-160 |
50 |
32 |
7.5 |
2900 |
71 |
3.0 |
|
80-160A |
46.8 |
28 |
7.5 |
2900 |
70 |
3.0 |
|
80-160B |
43.2 |
24 |
5.5 |
2900 |
69 |
3.0 |
|
80-200 |
50 |
50 |
15 |
2900 |
67 |
3.0 |
|
80-200A |
46.8 |
44 |
11 |
2900 |
66 |
3.0 |
|
80-200B |
43 |
37 |
7.5 |
2900 |
65 |
3.0 |
|
80-250 |
50 |
80 |
22 |
2900 |
59 |
3.0 |
|
80-250A |
46.8 |
70 |
18.5 |
2900 |
59 |
3.0 |
|
80-250B |
43 |
60 |
15 |
2900 |
58 |
3.0 |
|
80-315 |
50 |
125 |
37 |
2900 |
54 |
3.0 |
|
80-315A |
45.8 |
105 |
30 |
2900 |
54 |
3.0 |
|
80-315B |
43 |
93 |
30 |
2900 |
53 |
3.0 |
|
80-100(I) |
100 |
12.5 |
5.5 |
2900 |
76 |
4.5 |
|
80-100(I)A |
89 |
10 |
4 |
2900 |
74 |
4.5 |
|
80-125(I) |
100 |
20 |
11 |
2900 |
76 |
4.5 |
|
80-125(I)A |
89 |
16 |
7.5 |
2900 |
74 |
4.5 |
|
80-160(I) |
100 |
32 |
15 |
2900 |
76 |
4.5 |
|
80-160(I)A |
93.5 |
28 |
11 |
2900 |
74 |
4.5 |
|
80-160(I)B |
86.4 |
24 |
11 |
2900 |
72 |
4.5 |
|
80-200(I) |
100 |
50 |
22 |
2900 |
74 |
4.0 |
|
80-200(I)A |
93.5 |
44 |
18.5 |
2900 |
73 |
4.0 |
|
80-200(I)B |
86.4 |
37 |
15 |
2900 |
71 |
4.0 |
|
80-250(I) |
100 |
80 |
37 |
2900 |
69 |
4.0 |
|
80-250(I)A |
93.5 |
70 |
30 |
2900 |
68 |
4.0 |
|
80-250(I)B |
86.4 |
60 |
30 |
2900 |
66 |
4.0 |
|
80-315(I) |
100 |
125 |
75 |
2900 |
66 |
4.0 |
|
80-315(I)A |
93.5 |
110 |
55 |
2900 |
66 |
4.0 |
|
80-315(I)B |
86.4 |
93 |
45 |
2900 |
65 |
4.0 |
|
100-100 |
100 |
12.5 |
5.5 |
2900 |
76 |
4.5 |
|
100-100A |
89 |
10 |
4 |
2900 |
74 |
4.5 |
|
100-125 |
100 |
20 |
11 |
2900 |
76 |
4.5 |
|
100-125A |
89 |
16 |
7.5 |
2900 |
74 |
4.5 |
|
100-160 |
100 |
32 |
15 |
2900 |
76 |
4.5 |
|
100-160A |
93.5 |
28 |
11 |
2900 |
74 |
4.5 |
|
100-160B |
86.4 |
24 |
11 |
2900 |
72 |
4.5 |
|
100-200 |
100 |
50 |
22 |
2900 |
74 |
4.0 |
|
100-200A |
93.5 |
44 |
18.5 |
2900 |
73 |
4.0 |
|
100-200B |
86.4 |
37 |
15 |
2900 |
71 |
4.0 |
|
100-250 |
100 |
80 |
37 |
2900 |
69 |
4.0 |
|
100-250A |
93.5 |
70 |
30 |
2900 |
68 |
4.0 |
|
100-250B |
86.4 |
60 |
30 |
2900 |
66 |
4.0 |
|
100-315 |
100 |
125 |
75 |
2900 |
66 |
4.0 |
|
100-315A |
93.5 |
110 |
55 |
2900 |
66 |
4.0 |
|
100-315B |
86.4 |
93 |
45 |
2900 |
65 |
4.0 |
|
125-100 |
160 |
12.5 |
11 |
2900 |
82 |
4.0 |
|
125-100A |
143 |
10 |
7.5 |
2900 |
77 |
4.0 |
|
125-125 |
160 |
20 |
15 |
2900 |
80 |
4.0 |
|
125-125A |
143 |
16 |
11 |
2900 |
77 |
4.0 |
|
125-160 |
200 |
32 |
30 |
2900 |
78 |
4.0 |
|
125-160A |
187 |
28 |
22 |
2900 |
76 |
4.0 |
|
125-160B |
180 |
24.5 |
18.5 |
2900 |
73 |
4.0 |
|
125-200 |
200 |
50 |
45 |
2900 |
77 |
5.5 |
|
125-200A |
187 |
44 |
37 |
2900 |
76 |
5.5 |
|
125-200B |
172 |
37 |
30 |
2900 |
75 |
5.5 |
|
125-250 |
200 |
80 |
75 |
2900 |
75 |
5.0 |
|
125-250A |
187 |
70 |
55 |
2900 |
74 |
5.5 |
|
125-250B |
172 |
60 |
45 |
2900 |
73 |
5.5 |
|
125-315 |
200 |
125 |
110 |
2900 |
70 |
5.0 |
|
125-315A |
187 |
110 |
90 |
2900 |
70 |
5.0 |
|
125-315B |
172 |
93 |
75 |
2900 |
69 |
5.0 |
|
125-315C |
160 |
78 |
55 |
2900 |
67 |
5.0 |
|
150-125 |
160 |
20 |
11 |
2900 |
76 |
4.0 |
|
150-125A |
150 |
16 |
7.5 |
2900 |
77 |
4.0 |
|
150-160 |
160 |
32 |
22 |
2900 |
75 |
4.0 |
|
150-160A |
150 |
28 |
18.5 |
2900 |
76 |
4.0 |
|
150-160B |
140 |
24 |
15 |
2900 |
73 |
4.0 |
|
150-200 |
160 |
50 |
37 |
2900 |
77 |
5.5 |
|
150-200A |
150 |
44 |
30 |
2900 |
76 |
5.5 |
|
150-200B |
140 |
38 |
22 |
2900 |
75 |
5.5 |
|
150-250 |
200 |
80 |
75 |
2900 |
75 |
5.0 |
|
150-250A |
187 |
70 |
55 |
2900 |
74 |
5.5 |
|
150-250B |
172 |
60 |
45 |
2900 |
73 |
5.5 |
|
150-315 |
200 |
125 |
110 |
2900 |
70 |
5.0 |
|
150-315A |
187 |
110 |
90 |
2900 |
70 |
5.0 |
|
150-315B |
172 |
93 |
75 |
2900 |
69 |
5.0 |
|
型號 |
流量 (m3/h) |
揚程 |
電機功率 (kw) |
轉速 |
|
40-125(I) |
6.3 |
5 |
0.55 |
1450 |
|
40-160(I) |
6.3 |
8 |
0.55 |
1450 |
|
40-160(I)A |
5.5 |
6 |
0.55 |
1450 |
|
40-200(I) |
6.3 |
12.5 |
0.75 |
1450 |
|
40-200(I)A |
5.8 |
11 |
0.55 |
1450 |
|
40-250(I) |
6.3 |
20 |
1.5 |
1450 |
|
40-250(I)A |
5.8 |
17 |
1.1 |
1450 |
|
50-125 |
6.3 |
5 |
0.55 |
1450 |
|
50-160 |
6.3 |
8 |
0.55 |
1450 |
|
50-160A |
5.5 |
6 |
0.55 |
1450 |
|
50-200 |
6.3 |
12.5 |
0.75 |
1450 |
|
50-200A |
5.8 |
11 |
0.55 |
1450 |
|
50-250 |
6.3 |
20 |
1.5 |
1450 |
|
50-250A |
5.8 |
17 |
1.1 |
1450 |
|
50-125(I) |
12.5 |
5 |
0.55 |
1450 |
|
50-160(I) |
12.5 |
8 |
0.75 |
1450 |
|
50-160(I)A |
11 |
6 |
0.55 |
1450 |
|
50-200(I) |
12.5 |
12.5 |
1.1 |
1450 |
|
50-200(I)A |
11.2 |
10 |
0.75 |
1450 |
|
50-250(I) |
12.5 |
20 |
2.2 |
1450 |
|
50-250(I)A |
11.7 |
17.5 |
1.5 |
1450 |
|
50-250(I)B |
10 |
13 |
1.1 |
1450 |
|
50-315(I) |
12.5 |
32 |
4 |
1450 |
|
50-315(I)A |
11.7 |
28 |
3 |
1450 |
|
50-315(I)B |
10 |
21 |
3 |
1450 |
|
65-125 |
12.5 |
5 |
0.55 |
1450 |
|
65-160 |
12.5 |
8 |
0.75 |
1450 |
|
65-160A |
11 |
6 |
0.55 |
1450 |
|
65-200 |
12.5 |
12.5 |
1.1 |
1450 |
|
65-200A |
11.2 |
10 |
0.75 |
1450 |
|
65-250 |
12.5 |
20 |
2.2 |
1450 |
|
65-250A |
11.7 |
17.5 |
1.5 |
1450 |
|
65-250B |
10 |
13 |
1.1 |
1450 |
|
65-315 |
12.5 |
32 |
4 |
1450 |
|
65-315A |
11.7 |
28 |
3 |
1450 |
|
65-315B |
10 |
21 |
3 |
1450 |
|
65-125(I) |
25 |
5 |
0.75 |
1450 |
|
65-160(I) |
25 |
8 |
1.5 |
1450 |
|
65-160(I)A |
22 |
6 |
1.1 |
1450 |
|
65-200(I) |
25 |
12.5 |
2.2 |
1450 |
|
65-200(I)A |
23.3 |
11 |
1.5 |
1450 |
|
65-250(I) |
25 |
20 |
3 |
1450 |
|
65-250(I)A |
22.2 |
15.8 |
2.2 |
1450 |
|
65-250(I)B |
20 |
12.8 |
1.54 |
1450 |
|
65-315(I) |
25 |
32 |
5.5 |
1450 |
|
65-315(I)A |
22.5 |
26 |
4 |
1450 |
|
65-315(I)B |
20 |
21 |
3 |
1450 |
|
80-125 |
25 |
5 |
0.75 |
1450 |
|
80-160 |
25 |
8 |
1.5 |
1450 |
|
80-160A |
22 |
6 |
1.1 |
1450 |
|
80-200 |
25 |
12.5 |
2.2 |
1450 |
|
80-200A |
23.3 |
11 |
1.5 |
1450 |
|
80-250 |
25 |
20 |
3 |
1450 |
|
80-250A |
22.2 |
15.8 |
2.2 |
1450 |
|
80-250B |
20 |
12.8 |
1.5 |
1450 |
|
80-315 |
25 |
32 |
5.5 |
1450 |
|
80-315A |
22.5 |
26 |
4 |
1450 |
|
80-315B |
20 |
21 |
3 |
1450 |
|
80-125(I) |
50 |
5 |
1.5 |
1450 |
|
80-160(I) |
50 |
8 |
2.2 |
1450 |
|
80-160(I)A |
44.7 |
6 |
1.5 |
1450 |
|
80-160(I)B |
43.2 |
5.8 |
1.5 |
1450 |
|
80-200(I) |
50 |
12.5 |
4 |
1450 |
|
80-200(I)A |
44.7 |
10 |
3 |
1450 |
|
80-250(I) |
50 |
20 |
5.5 |
1450 |
|
80-250(I)A |
46 |
17 |
4 |
1450 |
|
80-250(I)B |
40.5 |
13 |
3 |
1450 |
|
80-315(I) |
50 |
32 |
11 |
1450 |
|
80-315(I)A |
46 |
27.9 |
7.5 |
1450 |
|
80-315(I)B |
40.5 |
21 |
5.5 |
1450 |
|
125-125 |
100 |
5 |
2.2 |
1450 |
|
125-160 |
100 |
8 |
4 |
1450 |
|
125-160A |
87 |
6 |
4 |
1450 |
|
125-200 |
100 |
12.5 |
7.5 |
1450 |
|
125-200A |
89 |
10 |
5.5 |
1450 |
|
125-250 |
100 |
220 |
11 |
1450 |
|
125-250A |
93.5 |
17.5 |
7.5 |
1450 |
|
125-250B |
87 |
15 |
7.5 |
1450 |
|
125-315 |
100 |
32 |
15 |
1450 |
|
125-315A |
91 |
27 |
11 |
1450 |
|
125-315B |
87 |
24 |
11 |
1450 |
|
125-200(I) |
160 |
12.5 |
11 |
1450 |
|
125-200(I)A |
143 |
10 |
7.5 |
1450 |
|
125-250(I) |
160 |
20 |
15 |
1450 |
|
125-250(I)A |
147 |
17 |
11 |
1450 |
|
125-250(I)B |
134 |
14 |
7.5 |
1450 |
|
125-315(I) |
160 |
32 |
22 |
1450 |
|
125-315(I)A |
150 |
28 |
18.5 |
1450 |
|
125-315(I)B |
138 |
24 |
15 |
1450 |
|
150-200 |
160 |
12.5 |
11 |
1450 |
|
150-200A |
143 |
10 |
7.5 |
1450 |
|
150-250 |
160 |
20 |
15 |
1450 |
|
150-250A |
147 |
17 |
11 |
1450 |
|
150-250B |
134 |
14 |
7.5 |
1450 |
|
150-315 |
160 |
32 |
22 |
1450 |
|
150-315A |
150 |
28 |
18.5 |
1450 |
|
150-315B |
138 |
24 |
15 |
1450 |
|
150-400 |
160 |
50 |
37 |
1450 |
|
150-400A |
150 |
44 |
30 |
1450 |
|
150-400B |
138 |
38 |
30 |
1450 |
|
150-200(I) |
200 |
12.5 |
15 |
1450 |
|
150-200(I)A |
179 |
10 |
11 |
1450 |
|
150-250(I) |
200 |
20 |
18.5 |
1450 |
|
150-250(I)A |
187 |
17.5 |
15 |
1450 |
|
150-250(I)B |
173 |
14 |
11 |
1450 |
|
150-315(I) |
200 |
32 |
30 |
1450 |
|
150-315(I)A |
187 |
28 |
22 |
1450 |
|
150-315(I)B |
173 |
24 |
18.5 |
1450 |
|
150-400(I) |
200 |
50 |
45 |
1450 |
|
150-400(I)A |
187 |
44 |
37 |
1450 |
|
150-400(I)B |
173 |
37.5 |
30 |
1450 |
|
200-200 |
200 |
12.5 |
15 |
1450 |
|
200-200A |
179 |
10 |
11 |
1450 |
|
200-250 |
200 |
20 |
18.5 |
1450 |
|
200-250A |
187 |
17.5 |
15 |
1450 |
|
200-250B |
173 |
14 |
11 |
1450 |
|
200-315 |
200 |
32 |
30 |
1450 |
|
200-315A |
187 |
28 |
22 |
1450 |
|
200-315B |
173 |
24 |
18.5 |
1450 |
|
200-400 |
200 |
50 |
45 |
1450 |
|
200-400A |
187 |
44 |
37 |
1450 |
|
200-400B |
173 |
37.5 |
30 |
1450 |
|
200-200(I) |
400 |
12.5 |
22 |
1450 |
|
200-200(I)A |
358 |
10 |
18.5 |
1450 |
|
200-250(I) |
400 |
20 |
30 |
1450 |
|
200-250(I)A |
358 |
16 |
22 |
1450 |
|
200-250(I)B |
322 |
13 |
18.5 |
1450 |
|
200-315(I) |
400 |
32 |
55 |
1450 |
|
200-315(I)A |
374 |
28 |
45 |
1450 |
|
200-315(I)B |
346 |
24 |
37 |
1450 |
|
200-400(I) |
400 |
50 |
90 |
1450 |
|
200-400(I)A |
374 |
44 |
75 |
1450 |
|
200-400(I)B |
347 |
38 |
55 |
1450 |
|
200-400(I)C |
320 |
32 |
45 |
1450 |
|
250-250 |
550 |
20 |
45 |
1450 |
|
250-250A |
490 |
16 |
37 |
1450 |
|
250-315 |
550 |
32 |
75 |
1450 |
|
250-315A |
515 |
28 |
55 |
1450 |
|
250-315B |
476 |
24 |
45 |
1450 |
|
250-400 |
550 |
50 |
110 |
1450 |
|
250-400A |
515 |
44 |
90 |
1450 |
|
250-400B |
476 |
37.5 |
75 |
1450 |
|
300-400 |
720 |
50 |
132 |
1450 |
|
300-400A |
662 |
44 |
110 |
1450 |
|
300-400B |
609 |
38 |
90 |
1450 |
|
300-400C |
561 |
33 |
75 |
1450 |
|
300-460 |
720 |
65 |
200 |
1450 |
|
300-460A |
662 |
55 |
160 |
1450 |
|
300-460B |
609 |
45 |
110 |
1450 |
|
300-460C |
561 |
38 |
90 |
1450 |
|
300-510 |
720 |
80 |
250 |
1450 |
|
300-510A |
662 |
70.5 |
200 |
1450 |
|
300-510B |
609 |
62 |
160 |
1450 |
|
300-510C |
561 |
54.5 |
132 |
1450 |
【ISGB型便拆式管道泵】安裝說明：
1.安裝時管路重量不應加在水泵上，應有各自的支承體，以免使泵變形影響運行性能和壽命。
2.為了維修方便和使用安全，在泵的進出口管路上各安裝一只調節閽及在泵出口附近安裝一只壓力表，以保證在額定揚程和流量范圍內運行，增長水泵的使用壽命。
3.泵用于有吸程場合，應裝有底閥，并且進口管路不應有過多彎道，周時不得有漏水、漏氣現象。
4.安裝后撥動泵軸，葉輪不應有磨擦聲或卡死現象，否則應將泵拆開檢查原因。
5.泵的安裝方式分為硬性聯接和柔性聯接兩種。
