耐磨砂漿泵 、耐腐砂漿泵的結構圖及密封結構圖：

（一）泵進口直徑﹤125mm時，（不含付葉輪）參見結構圖一。

1、泵蓋2、拼帽3、防轉螺母4、葉輪、5、泵體6、密封盒7、油封8、軸套9、主軸10、軸承座

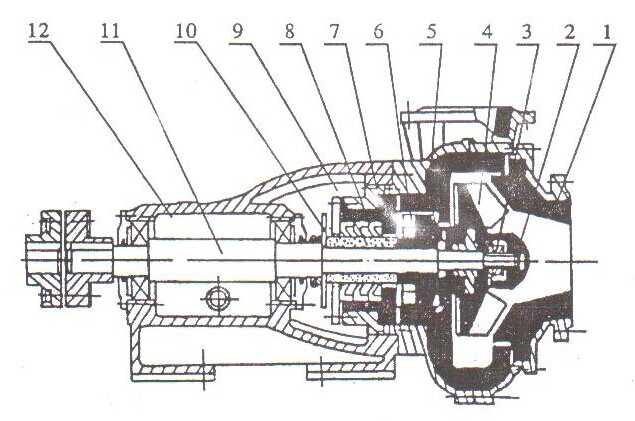

（二）泵進口直徑﹥125mm時，（含付葉輪），參見結構圖二。

1、泵蓋2、拼帽3、防轉螺母4、葉輪、5、泵體6、副葉輪7、密封盒8、油封9、軸套10擋水圈11、主軸12、軸承座

密封結構圖：

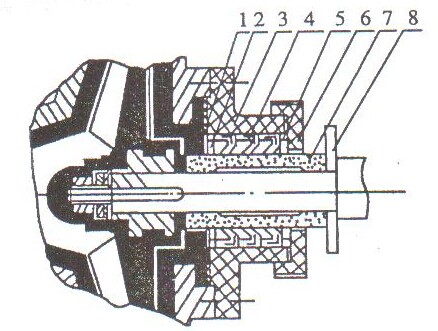

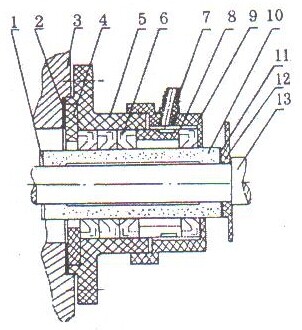

（一）K型動力密封                       （二）帶冷卻水K型動力密封

1、密封墊2、擋圈3、密封盒4、油封5、頂圈6、后壓蓋7、軸套8、擋水圈  。       1、葉輪墊2、密封盒墊圈3、泵體4、擋圈5、密封盒6、油封7、水嘴8、水封環9、密封盒壓蓋10、軸套11、軸套墊12、擋酸環13、主軸。
