雜質泵是用于輸送含有固體顆粒的液體，要求泵的過流部件耐腐蝕、為防止固相結晶賭賽，葉輪的葉片數較少，通常在2-8之間（圖7-15）。泵體常采用較寬的流道，為防止固體顆粒進入軸封和防止外部空氣流入，軸封處采用清液作為封液，并要求軸封結構可靠。泵的轉速一般不高，通常為1000-1500r/min。相應的泵效率也較低。

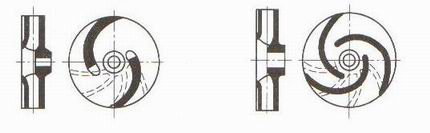

圖7-120 單流道葉輪                                     圖7-11 葉片葉輪

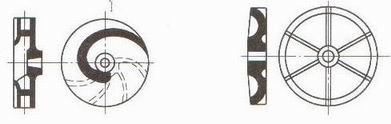

圖7-12  單流道葉輪                                                        圖7-13  渦流葉輪
（1）葉輪和泵體設計，一般雜質泵的原理用平行蓋板，漿體進入葉輪后，在出口處由中心向兩側形成外漩渦，使葉輪前后蓋板和內襯嚴重磨損，這是造成過流部件壽命短的主要原因。特殊設計的葉輪在出口處形成凹形（圖7-14、圖7-15），使葉輪前后蓋板處的速度大于中間速度，漿體在出口處分成兩股流體，向中心旋轉，迫使顆粒向中心流

  動造成內漩渦狀，使兩側的濃度降低從而減輕了泵體流道和兩側壁的磨損。
