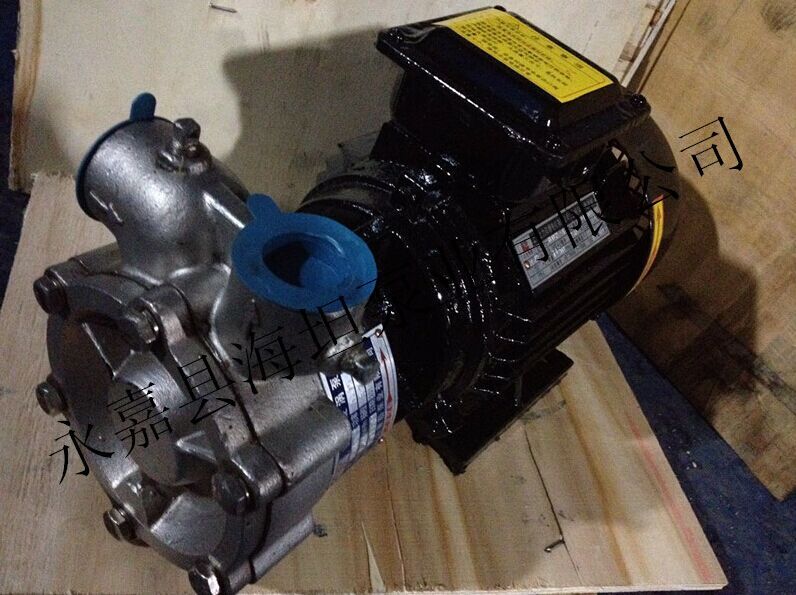

KFD、KFND型不銹鋼氣液混合泵產品圖片：
KFD、KFND型不銹鋼氣液混合泵概述：
氣液混合泵的吸入口可以利用負壓作用吸入氣體，所以無需采用空氣壓縮機和大氣噴射器。高速旋轉的泵葉輪將液體與氣體混合攪拌，所以無需攪拌器和混合器。由于泵內的加壓混合，氣體與液體充分溶解，溶解效率可達80~100%。所以無需大型加壓溶氣罐或昂貴的反應塔即可制取高度溶解液。氣液比約為1:9(吸氣量為8-10%),串聯使用可以增加吸氣量。一臺氣液混合泵即可進行氣液吸引、混合、溶解并直接將高度溶解液送至使用點。過泵流量 1-50 M3/H；處理水量1-150 M3/H 。因此，使用氣液混合泵，可以提高溶氣液制取效率、簡化制取裝置、節省場地、大幅降低初次投資、節省運行成本及維護費用。
KFD、KFND型不銹鋼氣液混合泵型號意義：
KFD、KFND型不銹鋼氣液混合泵性能參數：
|
型號 |
配用電機 |
H (m) |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
|
|
功率(KW） |
相數 |
|||||||||
|
20KFD-1 |
0.75 |
單相、三相 |
Q (m3/h) |
2.8 |
2.2 |
1.6 |
1 |
0.4 |
|
|
|
20KFDB-1 |
三相 |
|||||||||
|
25KFD-2 |
1.1 |
單相、三相 |
3.5 |
2.8 |
2.5 |
2 |
1.6 |
1 |
|
|
|
25KFDB-2 |
三相 |
|||||||||
|
40KFD-6 |
3 |
三相 |
8 |
7.5 |
6.5 |
6 |
5.5 |
4.5 |
3.5 |
|
|
40KFDB-6 |
4 |
|||||||||
|
50KFD-12 |
5.5 |
三相 |
18 |
16 |
15 |
14 |
12 |
10 |
7.5 |
|
|
50KFDB-12 |
7.5 |
|||||||||
|
20KFDL-1 |
0.55 |
單相、三相 |
Q (m3/h) |
2.8 |
2.2 |
1.6 |
1 |
0.4 |
|
|
|
20KFDLB-1 |
三相 |
|||||||||
|
25KFDL-2 |
1.1 |
單相、三相 |
3.5 |
2.8 |
2.5 |
2 |
1.6 |
1 |
|
|
|
25KFDLB-2 |
三相 |
|||||||||
|
40KFDL-6 |
4 |
三相 |
8 |
7.5 |
6.5 |
6 |
5.5 |
4.5 |
3.5 |
|
|
40KFDLB-6 |
||||||||||
|
50KFDL-11 |
7.5 |
三相 |
18 |
16 |
15 |
14 |
12 |
10 |
7.5 |
|
|
50KFDBL-11 |
||||||||||
KFD、KFND型不銹鋼氣液混合泵結構圖：
|
|
|
||||
|
序號 |
零件名稱 |
數量 |
KFD |
KFND |
|
|
049 |
軸封緊固環 |
1 |
304 |
||
|
051 |
機械軸封 |
1 |
碳化硅X碳化硅 |
||
|
081 |
擋水環 |
1 |
丁晴橡膠 |
||
|
102 |
泵體 |
1 |
304 |
||
|
103 |
泵蓋 |
1 |
304 |
||
|
107 |
葉輪 |
1 |
304 |
||
|
116 |
鍵 |
1 |
304 |
||
|
118 |
吐出口配對法蘭 |
1 |
304 |
— |
|
|
123 |
O形環 |
1 |
聚四氟乙烯 |
||
|
124 |
吐出口墊片 |
1 |
樹脂橡膠 |
||
|
135 |
栓塞 |
1 |
304 |
||
|
164 |
緊固螺釘 |
2 |
304 |
||
|
500 |
電機 |
1 |
軸材質304 |
||
.jpg)
KFD、KFND型不銹鋼氣液混合泵性能特點：
|
型號 |
KFD |
KFND |
|
連接方式 |
法蘭JIS5K |
Rc螺絲口 |
|
特性 |
自吸-8m（20℃） |
超低NPSH |
|
適用液體 |
水、純水、化學液、油質液、藥品、溶劑、冷媒 |
|
|
溫度范圍 |
水、化學液：~90℃；冷媒：-30℃ |
|
|
專用標準電機（50HZ） |
Z：3相全封閉外扇室內形4P/380V·220V |
|
KFD、KFND型不銹鋼氣液混合泵特點：
1、精巧體積高性能，實現產業設備小型化。2、超精密高級材質的部品組合，適用液體和用途極其廣泛，耐腐蝕低汽蝕（低NPSH）余量，性能穩定不漏液。
3、泵內除機械軸封接觸面外沒有任何機械性摩擦，性能保持長期穩定不衰，不出故障。
4、噪音低，壽命長，極大提高裝置的信賴性。
5、現場維修操作簡便，*大地維護用戶利益。
KFD、KFND型不銹鋼氣液混合泵配用YE2高效率三相異步電動機：
|
電機規格 |
機種 |
全封閉外扇形室內 |
|||||
|
功率 |
0.55 |
0.75 |
1.5 |
2.2 |
3 |
4 |
|
|
額定值 |
級數 |
4P |
|||||
|
保護方式 |
IP55 |
||||||
|
絕緣等級 |
E級 |
||||||
|
周圍條件 |
設置場所 |
室內 |
|||||
|
環境溫度 |
-20℃至40℃ |
||||||
|
環境濕度 |
85%以下 |
||||||
|
環境氣氛 |
沒有腐蝕性，爆炸性氣體及蒸汽 |
||||||
