圓柱形反導葉導流殼的形狀和圓柱形葉片的葉輪基本相同，實際上圓柱形反導葉導流殼也屬于節段式導流殼，只不過它取消了正導葉，或者說把正導葉的進口邊退縮到反導葉的進口邊上了。

圖2-9圓柱形反導葉井泵

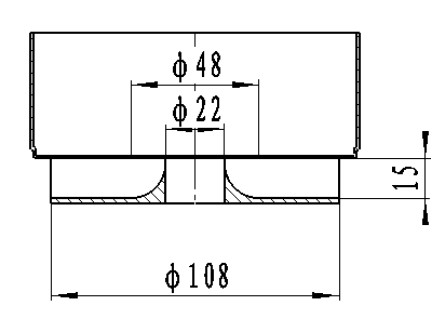

圖2-10圓柱形反導葉的863井泵

假設這臺泵的葉輪就是863井泵的葉輪，其葉輪直徑是113.5mm，葉輪出口圓周流速vu2＝10.21(m/s)，而導葉進口直徑是108mm,根據vuR等于常數的理論，可以計算出vu3＝vu2D2/D3＝10.21*113.5/108=10.73(m/s),再假設導葉片進口寬度b3=15mm,導葉片進口排擠系數ψ3=0.83,就可以計算出導葉片進口軸面流速vm3=Q/(πD3b3ψ3)(m/s)和導葉進口液流角β3＇=ATAN(vm3/vu3)＝6.99（度），從而確定導葉進口安放角β3＝12（度），相當于加了5度沖角。再設定導葉片數量z=6,導葉片厚度s3=2mm，就可以確定導葉片進口排擠系數ψ3=0.83左右,這說明以上的計算是正確的。 導葉片的設計計算也可以用Excel軟件進行，如表2-3所示。

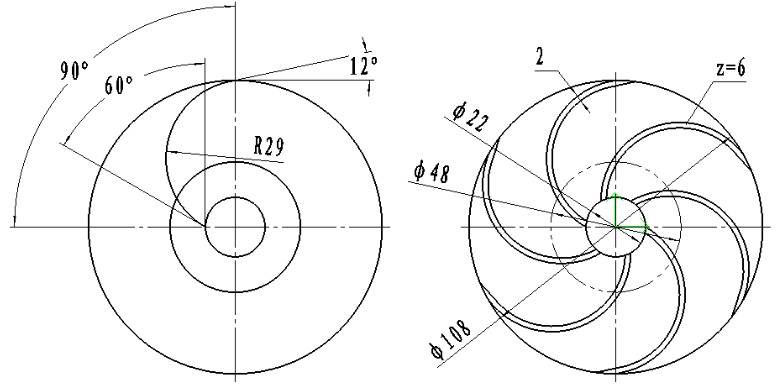

然后根據這些計算值就可以畫出導葉片的座標圖，如圖2-11所示。其中葉片包角和圓弧半徑是隨意的，自己認為好就可以了。

圖2-11導葉片座標圖

根據導葉片座標圖和裝配圖上的導流殼軸面圖，就可以畫出導流殼零件圖了。如圖2-10所示。你們可能注意到，在畫這個葉片時，沒有用方格網設計，這是我把它簡化了，簡化是有條件的，這就是流面基本是平面，這個導流殼的上下流線都在平面內，所以就可以不通過方格網而直接作圖了。既然是在平面上作圖，那就是真實的葉片安放角，為什么要說是簡化畫法呢，那是因為流線還有一小部分是在曲面上，在曲面上的葉片安放角就只有通過方格網來測量了，當然也可以在立體圖中進行測量，比如現在標注的出口安放角60度就不是真實的出口安放角，你們可以畫立體圖進行測量，估計在70度左右。QJ型井用潛水泵（深井泵）
