水力噴射器與蒸汽噴射器結構的不同及參數
發布時間：2014-8-6 15:02:05 來源：海坦泵業 點擊次數：3876
【W(wǎng)型水力噴射器】性能參數：
|
型號規格 |
蒸發量 |
真空度 |
揚程 |
流量 |
配套多級水泵型號 |
|
L/H |
Mpa |
M |
m3/h |
||
|
W-100L |
100 |
0.097(680-720) |
45 |
18 |
50D8×5 |
|
W-200L |
200 |
0.097(680-720) |
45 |
18 |
50D8×5 |
|
W-300L |
300 |
0.097(680-720) |
45 |
18 |
50D8×5 |
|
W-400L |
400 |
0.097(680-720) |
45 |
18 |
50D8×6 |
|
W-500L |
500 |
0.097(680-720) |
45 |
32 |
80D12×4 |
|
W-600L |
600 |
0.097(680-720) |
45 |
32 |
80D12×4 |
|
W-700L |
700 |
0.097(680-720) |
45 |
32 |
80D12×4 |
|
W-800L |
800 |
0.097(680-720) |
50 |
32 |
80D12×5 |
|
W-900L |
900 |
0.097(680-720) |
50 |
32 |
80D12×5 |
|
W-1000L |
1000 |
0.097(680-720) |
50 |
32 |
80D12×5 |
|
W-1200L |
1200 |
0.091(680-650) |
50 |
32 |
80D12×6 |
|
W-1500L |
1500 |
0.091(680-650) |
50 |
108 |
125D25×2(4BA12) |
|
W-1800L |
1800 |
0.091(680-650) |
50 |
108 |
125D25×2 |
|
W-2000L |
2000 |
0.091(680-650) |
50 |
108 |
125D25×3 |
|
W-3000L |
3000 |
0.091(680-650) |
50 |
108 |
125D25×4(150D30×2) |

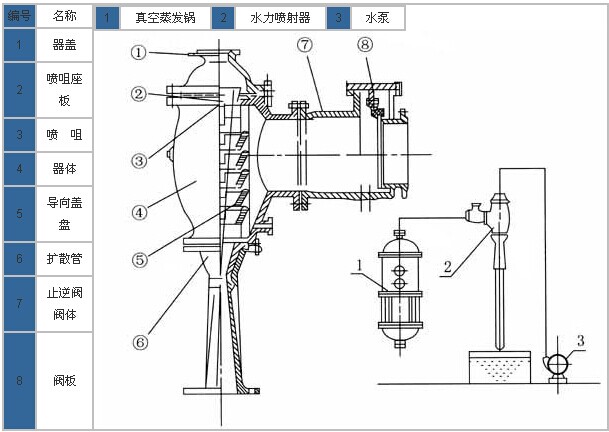

【W(wǎng)型水力噴射器】結構圖：

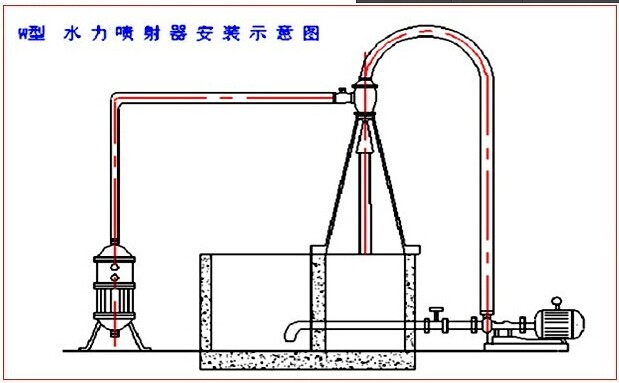

【W(wǎng)型水力噴射器】安裝示意圖：
【ZS型蒸汽噴射器】性能參數：
|
型 號 |
蒸發量 |
排氣量 |
工作水壓 |
耗氣量 |
汽壓 |
電機水泵 |
|
ZS-60L |
755 |
60 |
3 |
40 |
3 |
3BA-9 |
|
ZS-80L |
755 |
80 |
3 |
40 |
3 |
3BA-9 |
|
ZS-100L |
755 |
100 |
3 |
40 |
3 |
3BA-9 |
|
ZS-120L |
755 |
120 |
3 |
40 |
3 |
3BA-9 |
|
ZS-130L |
755 |
130 |
3 |
45 |
3 |
3BA-9 |
|
ZS-150L |
755 |
150 |
3 |
45 |
3 |
3BA-9 |
|
ZS-180L |
680 |
180 |
4 |
50 |
4 |
4BA-12 |
|
ZS-230L |
680 |
230 |
4 |
60 |
4 |
4BA-12 |

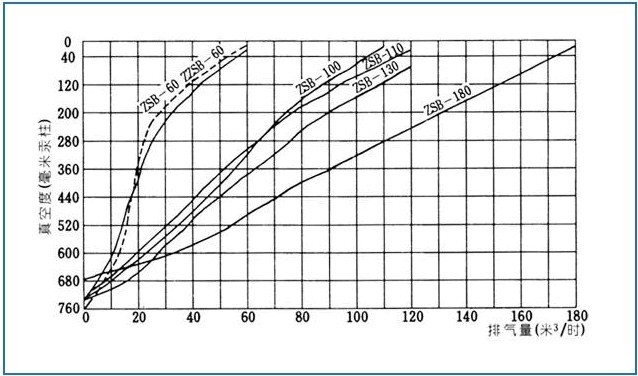

【ZS型蒸汽噴射器】性能曲線圖：

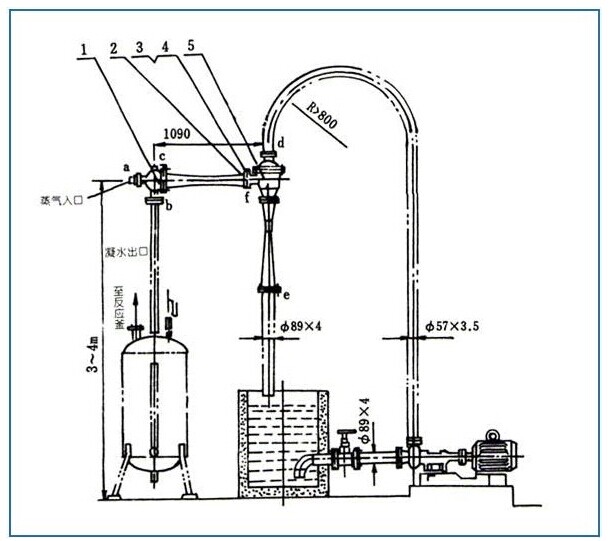

【ZS型蒸汽噴射器】安裝示意圖：
【ZS型蒸汽噴射器】接管表：
|
序號 |
規格 |
連接法蘭標準號 |
緊密面形式 |
用途 |
|
a |
G3/4” |
—— |
絲扣 |
蒸汽進口 |
|
b |
φ2” |
—— |
凹凸 |
氣體進口 |
|
c |
M20×1.5 |
—— |
絲扣 |
真空表接口 |
|
d(e) |
φ50（φ80） |
HG5010-58 |
平面 |
水進（出）口 |
