304,316L不銹鋼排污泵結構圖

不銹鋼潛水泵（304、316材質）滿足介質具有腐蝕性的場合，無堵塞、自動耦合安裝、配備電機監視系統、具有漏水保護功能。采用獨特結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該不銹鋼污水泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。該不銹鋼潛水泵系列是在引進國外先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有獨果。適用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業，以及城市污水處理廠排水系統、市政工程、建筑工地等行業輸送帶顆粒的污水、污物，也可用于抽送清水及帶腐蝕性介質。
304不銹鋼潛水排污泵結構說明
      WQP系列不銹鋼潛水排污泵由電機與泵兩部分組成，二者通過油隔離室及機械密封組件隔開，屬機電一體化產品，電機與泵合用同一軸(轉子)整個水泵長度短，結構緊湊。配備多種保護裝置，使得泵運行可靠，其主部件作用如下：
信號線1：配備全保水泵控制柜，對泵實行全方位保護，包括漏水，斷相、短路、過熱、電機過載等項目.電機定子8：采用B級或F級絕緣。
漏水探頭11：該元件裝在油室內，當機械密封損壞后，水進入油室，探頭可發出信號由控制系統對泵實施保護。
機械密封13：采用雙道串聯密封，選用新型硬質耐腐碳化鎢材質，具有密封可靠、耐磨、壽命長等特點。
葉輪17：葉輪采用單流道或雙道結構，具有很強的通過能力，能夠通過大的物料及纖維垃圾，減少堵塞、纏繞的故障。
泵體15：與葉輪配用，使得泵具有高的效率。
密封環18：裝在泵體口環處，當葉輪因運行而使口環處磨損，可更換密封環，以保證泵以*佳效率運行。
三、不銹鋼潛水排污泵型號意義：
例如：50WQP15-30-3
　　　 50-排出口徑
　　　 WQP-潛水式無堵塞排污泵
　　　 P-不銹鋼(P)
　　　 15-流量(m3/h)
　　　 30-揚程
　　　 3-配用功率(KW)

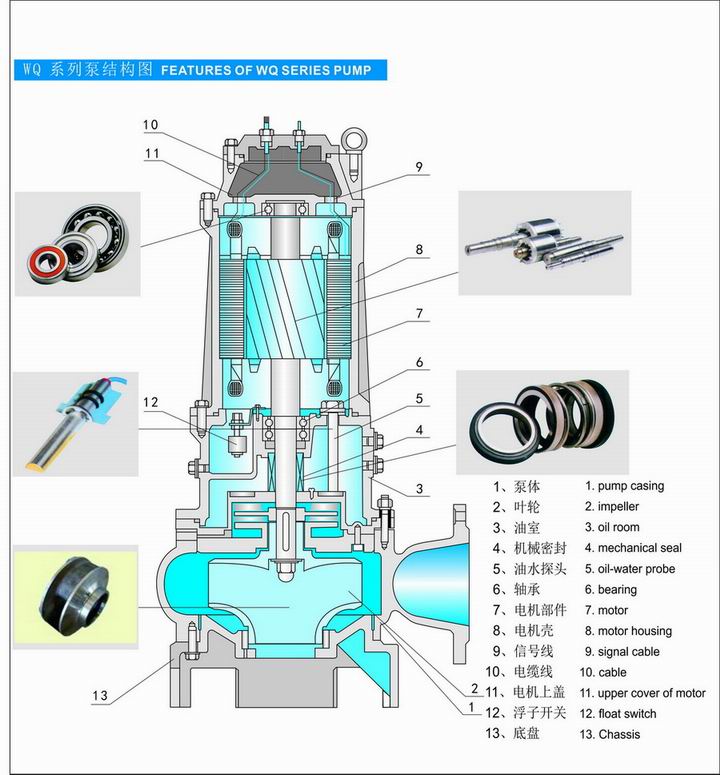

WQP型不銹鋼排污泵結構圖
