1單臺泵在管路上的工作及工作點

前面討論了離心泵本身的性能曲線，但離心泵在管路中工作時處于性能曲線上的哪一點并不知道，因為當離心泵在一定的管路系統中工作時，實際工作狀況不僅取決于離心泵本身的性能曲線，而且還取決于管路特性曲線。

國標離心泵的曲線一般按性能表中給出的數據，在座標上取點，練成光滑曲線或者按樣本中給出的性能曲線來繪制，而管路特性曲線的描述公式為

H管＝h高差+h損+

式中  H—管路所需的揚程，m:

      H高差—排除灌液面與吸入灌液面的高差，m；

      H損—管路中阻力損失，m；

      P2、 p1—分別為排除液面和吸入液面的壓力，pa ;

      Y—所輸液體的重度。

       當p1=p2=pa時

H管=h高差+h損+0.08266

式中 y —阻力系數；

     L—管路長度，m；

D—管路直徑，m；

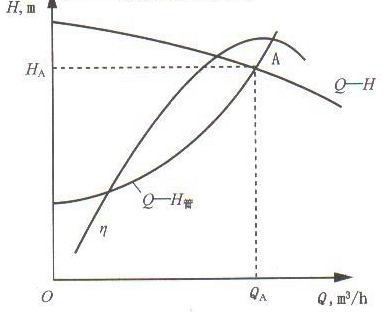

      圖6-1  離心泵的性能曲線



Q—管路中的流量，m3/h。

                 江同以系統中泵的性能曲線與管路性能曲線，用同樣的比例遲會在同一張圖上，則這兩條曲線的交點A稱為系統的工作。如圖6-1所示。A點即在泵的Q—H曲線上，也在管路的 Q—H管曲線上。從泵角度講，QA、HA表示以流量QA通過泵，由泵給液體提供能量是HA;從管路角度講QA、HA表示以流量QA通過管路時，管路所需要的能量是HA。即Q泵+Q管=QA,H泵=H管=HA,所以在A點工作時，工作穩定，稱為系統的工作點。

應該注意：當排除液面與吸入液面只高差發生變化時，管路特性曲線的起點也隨之而發，工作點也將發生改變、如圖6-2所示。



圖6-2  泵工作點的變化

2國標離心泵的并聯工作

       如圖6-3所示，兩臺或兩臺以上的泵，同時向同一壓出管輸送液體的工作方式叫泵的并聯工作，并聯工作的特點是：在同一工作點出H=H1=HⅡ,即兩臺泵同時工作時，給液體提供的能量等于每臺提供的能量：Q=Q1+QⅡ(腳注Ⅰ、Ⅱ分別為臺泵和第二臺泵)，即兩臺泵同時工作時，系統的總流量等于兩臺泵流量之和。可見，并聯的目的是為了增大系統的總流量。并聯工作可分為兩種情況，即性能相同的兩臺泵并聯與性能不同的兩臺泵并聯，在此僅介紹性能相同的兩臺泵并聯時工作點的確定及性能參數的變化情況。

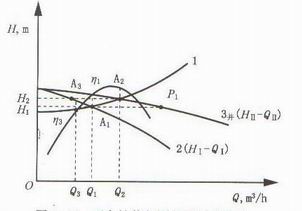

圖6-3 兩臺性能相同的泵并聯工作

1--管路阻力曲線：2--單臺時揚程曲線：3--兩臺并聯時揚程曲線
